Электросхема

Контакт		нормально замкнутый
Номинальное напряжение		до 250В; 50 - 60 Гц
Номинальный ток
резистивной нагрузки Iном, cosj = 1,0		10 A
резистивной и индуктивной нагрузки Iх, cosj = 0,6		6,3 A
Срок службы при номинальной нагрузке		10 000 циклов
Максимальная нагрузка / срок службы		16 A / 2 000 циклов
Коммутационная способность контакта		мин. 100 мА макс. 20 А / 200 циклов
Диапазон номинальных температур срабатывания		650C - 1450C
Температурный допуск срабатывания		±50C / ±70C / ±100C
Температурa вoзвpaтa		<= -150C
Скорость изменений температуры для настройки температуры срабатывания		0,50C/мин
Время задержки срабатывания		до 50 с
Допустимая постоянная температура окружающей среды		Т 1600C
Термопрочность		макс. 2300C / 1 мин
Степень защиты и опасности загрязнения		IP 40
Показатель стойкости к блуждающим токам примененных изоляционных материалов		CTI 175 B
Сопротивление изоляции		>= 2 МОhм
Электрическая прочность: изоляции между открытыми контактами		1500 B; 50 Гц; 1 мин 500 В; 50 Гц
Сопротивление перехода (без подводок)		<= 10 мОhм

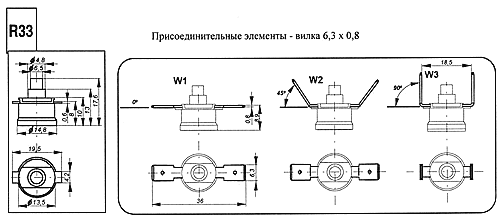

Присоединительные провода		одножильные, с медной многопроволочной жилой, с номинальным сечением 0,75 мм2 для Iном 10А или вилки 6,3 x 0,8
Способ установки		для встраивания

1. Тип выключателя
2. Номинальная температура срабатывания, ⁰C
3. Температурный допуск
4. Выводы
5. Основание

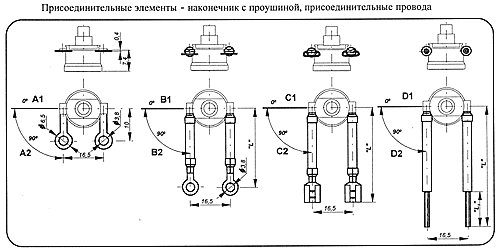

A1: специальный наконечник с прямым выводом 0⁰
A2: специальный наконечник с выводом 90⁰

B1/L: присоединительный провод, законченный наконечником с проушиной, с прямым выводом 0⁰ длиной "L"
B2/L: присоединительный провод, законченный наконечником с проушиной, с выводом 90⁰ длиной "L"

C1/L: присоединительный провод, законченный гнездом 6.3, с прямым выводом 0⁰ длиной "L"
C2/L: присоединительный провод, законченный гнездом 6.3, с выводом 90⁰ длиной "L"

D1/L/L1: присоединительный провод с прямым выводом 0⁰ длиной "L" и длиной изоляции " L1"
D2/L/L1: присоединительный провод с выводом 90⁰ длиной "L" и длиной изоляции " L1"

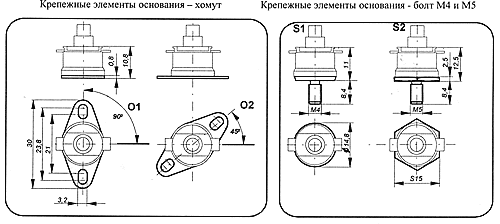

O1: Хомут с выводом 0⁰
O2: Хомут с выводом 45⁰
S1: Крепежный болт цилиндрический М4
S2: Крепежный болт шестигранный М5

Пример обозначения в заказе:

R33 - 125 - 05 - С2/100 - 02, что означает: термовыключатель типа R33 с номинальной температурой срабатывания 125⁰C и допуском ±5⁰C, с присоединительными проводами, законченными гнездом 6.3 типа С2 длиной L=100 мм, с плоским хомутом типа 02.

После согласования существует возможность специального исполнения, отличающегося от указанных выше стандартов.
