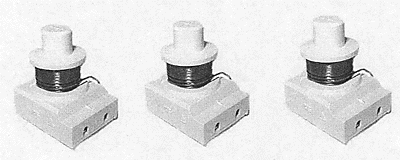

:: Пусковые реле РR ::

Номинальное напряжение250В; 50-60 Гц
Токи срабатыванияпо таблице
Срок службы500 000 циклов коммутации
Время выключения при токе Ik7,5-14 с (при темп. 25 +/-30С)
Допустимые отклонения рабочего положения+/- 5%
Показатель стойкости к блуждающим токам примененных изоляционных материаловCTI 250 B
Степень защиты и опасности загрязненияIP 00

Модификация реле Макс. ток притяжения якоря (Iпя)
А
Мин. ток опадания якоря (Iоя)
А
Макс. ток непрерывной работы (Iн)
А
194004 2,15 1,8 1,0
194004E 2,0 1,8 1,0
194005 2,65 2,25 1,2
194005E 2,4 2,2 1,2
194006 3,55 3,0 1,4
194006E 3,3 3,0 1,4

Принцип работы реле

В момент включения компрессора ток протекает через главную обмотку электродвигателя компрессора С - W и через обмотку катушки пускового реле. Протекающий ток приводит к подтягиванию стального сердечника вверх и к замыканию контактных элементов 2 и 3, что равнозначно включению в сеть пусковой обмотки C - S. Когда ротор электродвигателя компрессор достигнет ок 80% значения синхронных оборотов, сила тока в главной обмотке С - W и катушке реле снижается, вследствие чего сердечник под действием силы собственной массы опадает и разъединяет контактные элементы 2 и 3, отключая пусковую обмотку. Затем ротор электродвигателя развивает номинальную частоту вращения уже без дальнейшего участия пусковой обмотки.

Способ оформления заказа:

В заказе следует указать тип реле по таблице, напр.: РR 194006Е.
