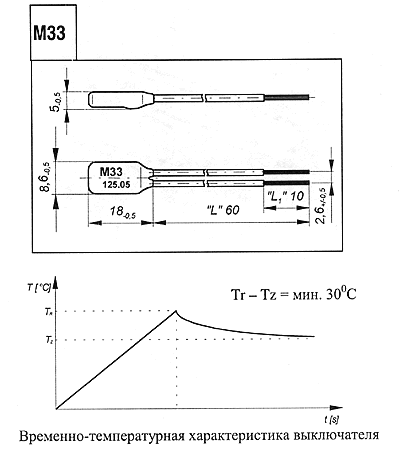

:: Термовыключатели M33 ::

Электросхема

Контактоднополюсный, нормально замкнутый
Номинальное напряжениедо 250В; 50-60 Гц
Номинальный ток
резистивной нагрузки Iном, cosj = 1,02,5 A
резистивной и индуктивной нагрузки Iх, cosj = 0,61,6 A
Срок службы при номинальной нагрузке10 000 циклов
Максимальная нагрузка / срок службы3,6 A / 2 000 циклов
Коммутационная способность контактамин. 100 мA
макс. 5 A / 200 циклов
Диапазон номинальных температур срабатывания650C - 1500C
Температурный допуск срабатывания±50C / ±70C / ±100C
Скорость изменений температуры для настройки температуры срабатывания0,50C/мин
Время задержки срабатываниядо 50 c
Допустимая постоянная температура окружающей средыТ 1500C
Термопрочностьмакс. 2300C / 1 мин
Степень защиты и опасности загрязненияIP 54
Показатель стойкости к блуждающим токам примененных изоляционных материаловCTI 175 B
Сопротивление изоляции>= 2 МОhм
Электрическая прочность изоляции2 000 B; 50 Гц; 1 мин (1000 B для M01)
Сопротивление перехода (без подводок)<= 40 мОhм
Герметичность корпуса против проникания электроизоляционных лаковстойкий к прониканию изоляционных лаков в процессе гравитационногo импeгнoвaния в исполнении по специальному заказу получателя - после согласования c произвoдитeлeм
Присоединительные проводаодножильные, с медной многопроволочной жилой, с номинальным сечением 0,25 мм2 для Iном 2,5А
Способ установкидля встраивания

Кодовые обозначения выключателей для заказа
  1. Тип выключателя
  2. Номинальная температура срабатывания, 0C
  3. Температурный допуск
  4. Длина проводов L, отличающаяся от стандартной
  5. Длина изоляции L1, отличающаяся от стандартной
  6. Температура окружающей среды, при которой выключатель не должен произвести включение

Пример обозначения в заказе:

М33 - 125 - 05 - 120/90 - 5 - 40, что означает: термовыключатель неавтоматический в исполнении М33 с номинальной температурой срабатывания 1250C и допуском исполнения ±50C, с выводами длиной 120 мм и 90 мм, выполненными многопроволочным проводом сечением 0,25 мм2 и длиной изоляции 5 мм, с температурой, при которой выключатель не должен произвести включение >= 400C.

После согласования существует возможность специального исполнения, отличающегося от указанных выше стандартов.
